产品功能

产品功能

  1. 支持对电芯的电压、温度以及整组的电压、电流检测,具备SOC、SOH检测计算,易于维护使用,最大限度提升电池的安全可靠性和使用寿命;

  2. 集成BMS与双向DCDC:可将48V 100AH电池转换400V接口,支持不同电池混搭、不同厂家逆变器应用,实现锂电池全功能智能化管理;

  3. 并联扩功率特性:最大支持32组电池并联;

  4. 告警管理:支持过压、欠压、过流、高低温等异常告警;

  5. 异常保护:支持过压、欠压、过流、短路、高低温、电芯故障、硬件故障等异常保护;

  6. 均衡功能:支持电芯实时均衡功能;

  7. 信息上报:提供北向CAN/RS485接口,通过CAN/RS485接口上传告警和状态数据;

  8. 易于维护使用:支持多种方式激活、强制下电功能、具备维护模式、自动排列地址与物理位置对应;

  9. 免维护:电池模块 使用过程中可免维护,节省客户电池运维检测费用,减少上站更换频率。

相关参数

相关参数

型号TP-BMSP400/12A1

基本参数

工作环境温度-20℃~+60℃(55℃以上使用,需要满足功率降额要求)

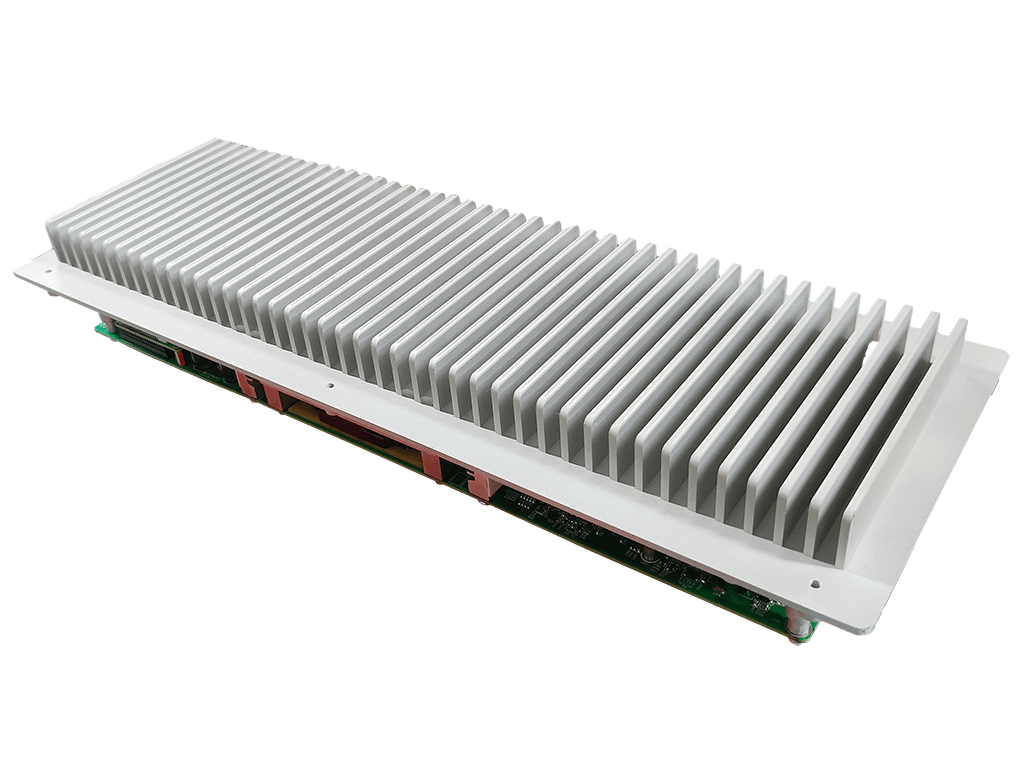

冷却方式 自然散热
尺寸(长*宽*厚mm)420*114*49mm
整机重量3600g
表面涂层颜色黑色
防护等级IP40
项目单位   最小值典型值最大值备注
充电工作状态输入(高压端)电压范围VDC  250400450实际输入电压主要由PCS/逆变器控制决定;370V-430V满功率工作
输出(电池)电压范围VDC 365058
输出限功率W  0/5000
限流电流A   10100120电池电流
效率%  98//额定功率
放电工作状态输入(充电)电压范围VDC  424958
输出(电池)电压范围VDC  250390450输出电压由本产品控制,
310V-450V满功率工作
输出限制功率W  /50005500
限流电流A  10100125
效率%  98//

其他参数

支持电池类型磷酸铁锂
额定电池电压DC 48V
支持电池容量48V/100Ah或48V/200Ah
通讯接口RS485; CAN
支持串数15/16S
告警及保护过压、欠压、短路、过载、过温、低温保护等

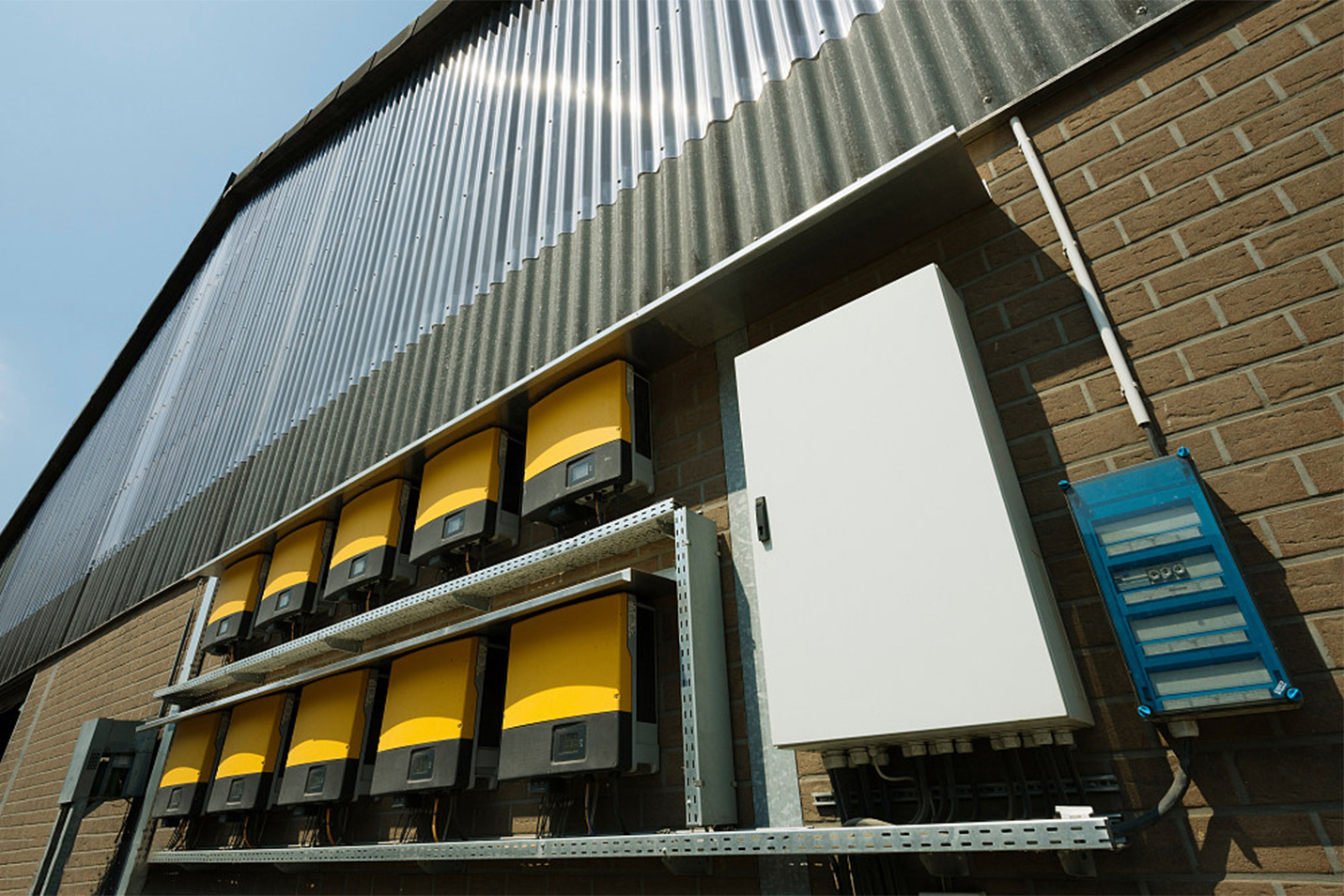

应用场景

应用场景
